悬臂式机载临时支护装置

悬臂式机载临时支护装置

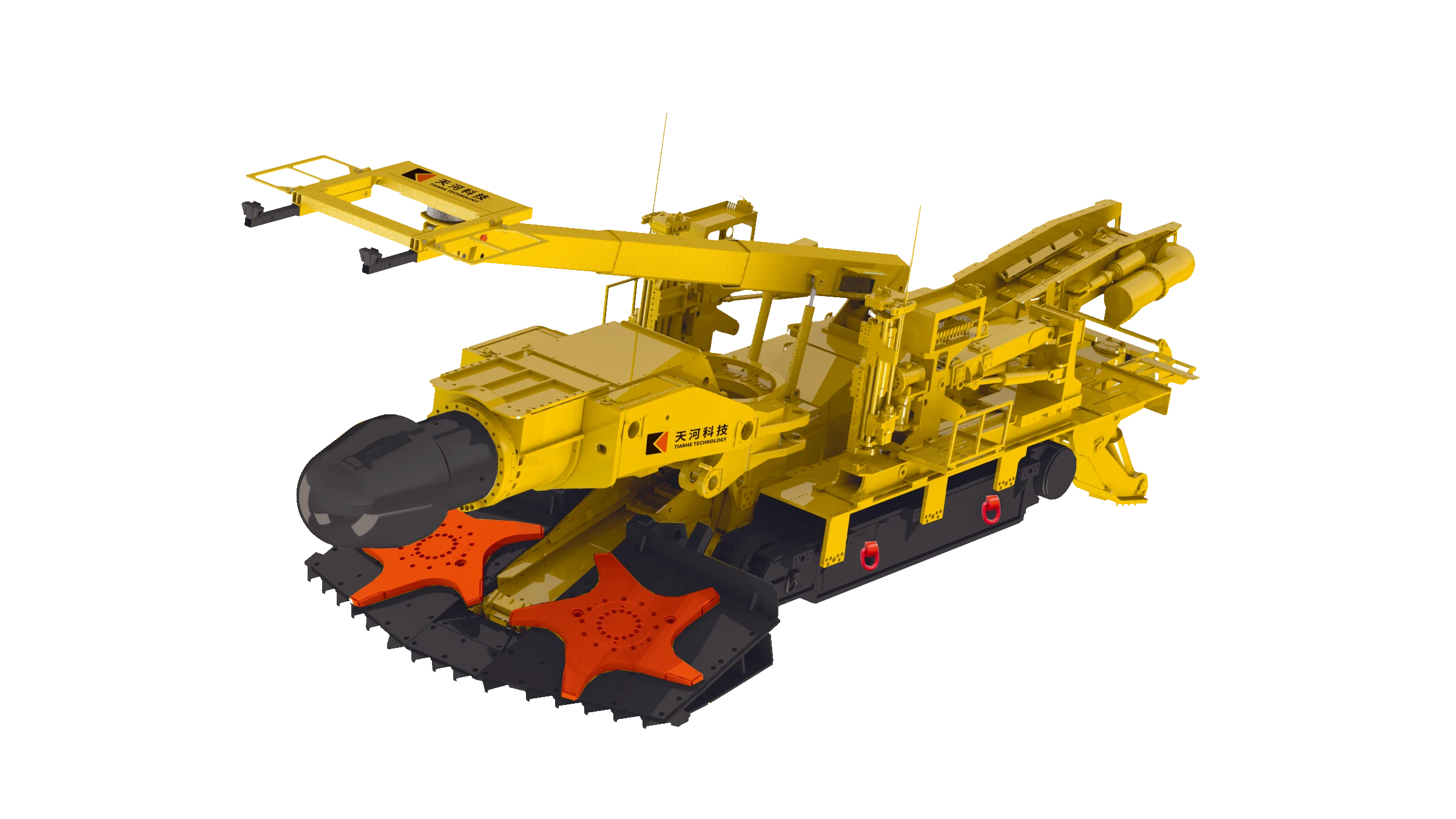

悬臂式机载临时支护装置安装在掘进机本体上部，与截割部互不干涉。采用三级伸缩臂进行顶架升降作业，支护顶架采用前后调角油缸及水平回转减速机控制，护顶效果好。

悬臂式机载临时支护装置安装在掘进机本体上部，与截割部互不干涉。采用三级伸缩臂进行顶架升降作业，支护顶架采用前后调角油缸及水平回转减速机控制，护顶效果好。

  1. 临时支护装置固定在掘进机本体上部，截割作业时支护顶架位于回转台后方，与截割部互不干涉。
  2. 采用单主臂三级升降机构，主臂伸缩行程为 3.8m，可超出炮头 1m 进行支护。

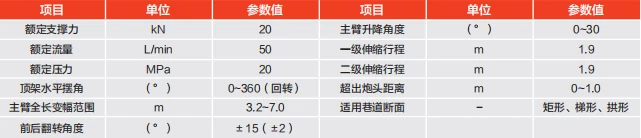

  3. 临时支护额定支撑力 20kN，支护强度高，同步性好。升降油缸内置并采用双级油缸结构，可靠性高，故障率低。
  4. 支护顶架采用回转减速机控制，可水平旋转 360°。顶架具有前伸、侧翻等功能，接顶面积大，防护效果好。
  5. 液压系统采用负载敏感比例阀控制，控制精度高，能耗低。
