EBZ系列掘锚机 - 天河科技

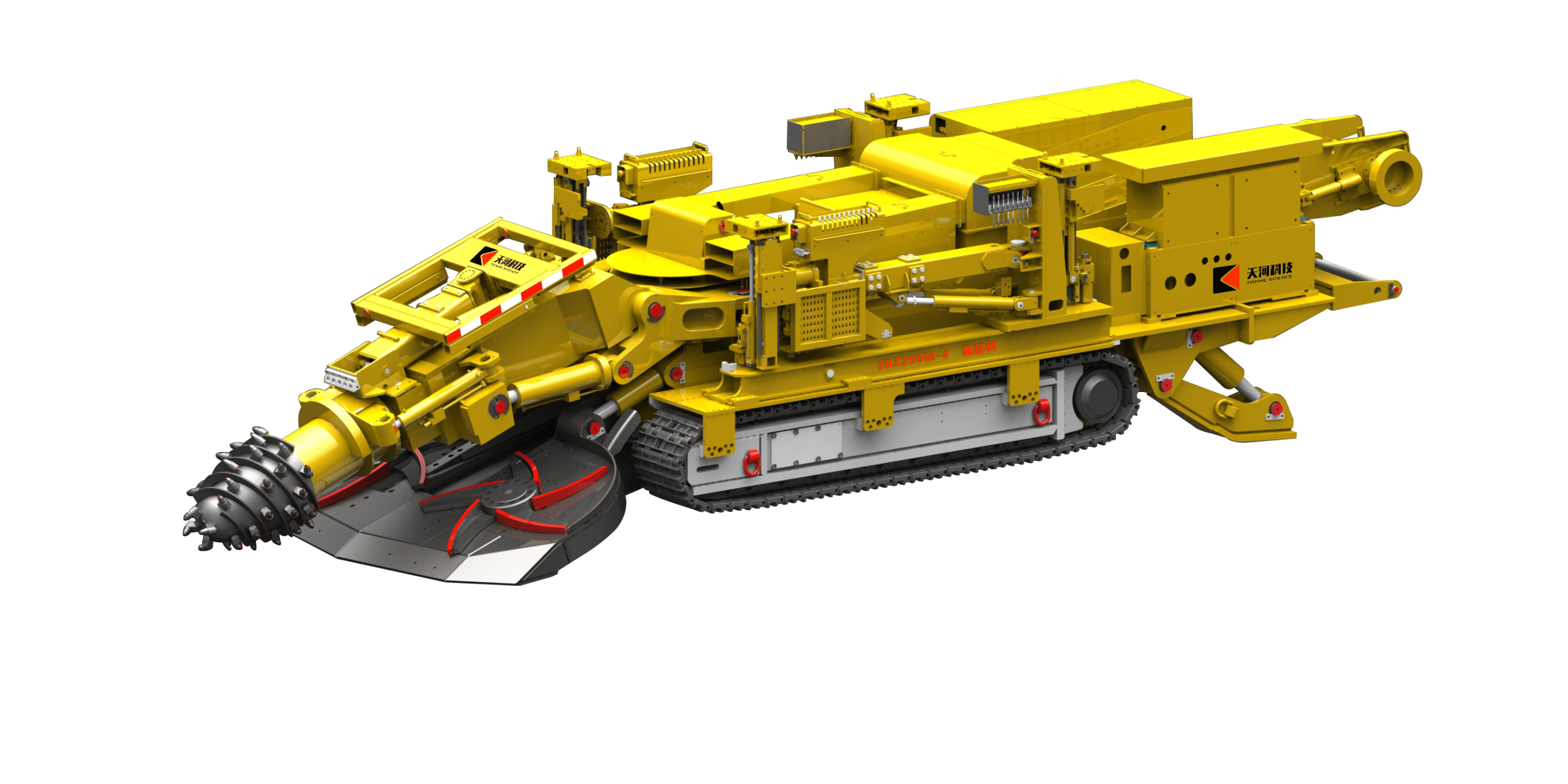

整机集掘进、临时支护、锚杆锚索支护等功能于一体，结构设计紧凑，综合机械化程度高。机载液压锚杆钻机布置在掘进机本体架两侧行走部上方，掘进时锚杆钻机位于回转台的后方，不影响截割作业。支护时，锚杆钻机通过两级纵移机构行进至截割头前方位置进行支护作业。前部钻机可施工顶帮锚杆锚索及卸压孔、探测孔，后部钻机可施工顶部锚索、帮部锚杆锚索及卸压孔等。

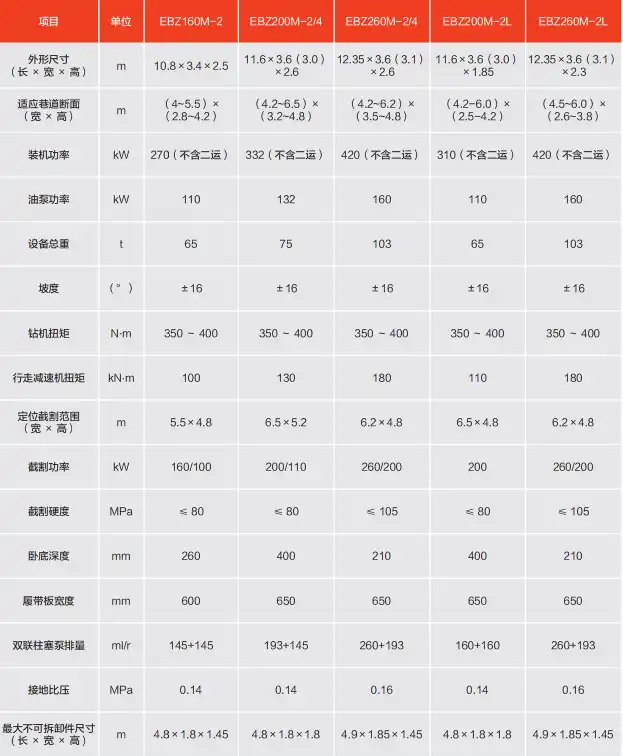

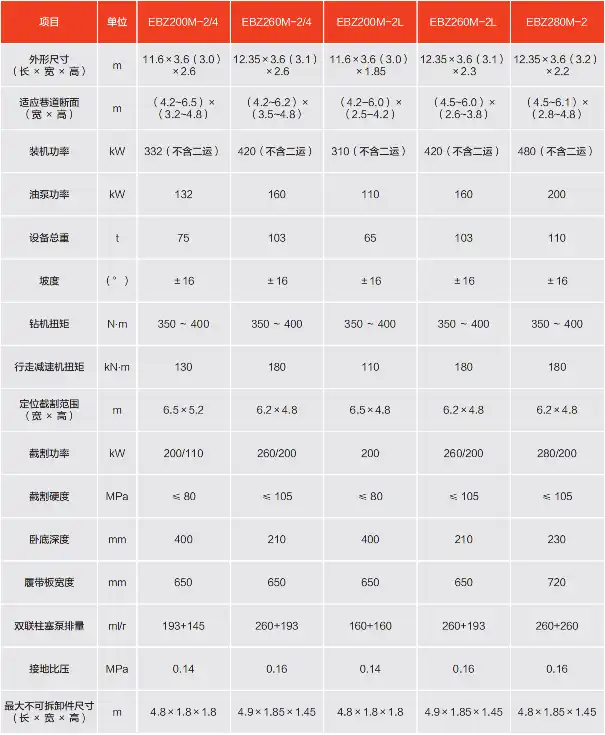

主要机型：标准型EBZ160M-2、EBZ200M-2/4、EBZ220M-2/4、EBZ230M-2、EBZ260M-2/4、EBZ280M-2、EBZ315M-2、EBZ320M-2。

低矮型 EBZ200M-2L、EBZ260M-2L。

设备应用：华阳集团、国家能源集团、中煤集团、山东能源集团、陕煤集团、晋能控股集团等企业。

技术输出：徐工集团、三一重装、中铁装备、铁建重工、西安重装、凯盛重工、上海天地、三三工业、江苏神盾等

掘、锚、钻等多功能一体化，集成化程度高，满足掘进迎头不同作业需求。
钻锚系统与掘进系统采用电气及液压系统两级闭锁，支护作业时自动闭锁截割电机及掘进机液压系统，设备操作安全。

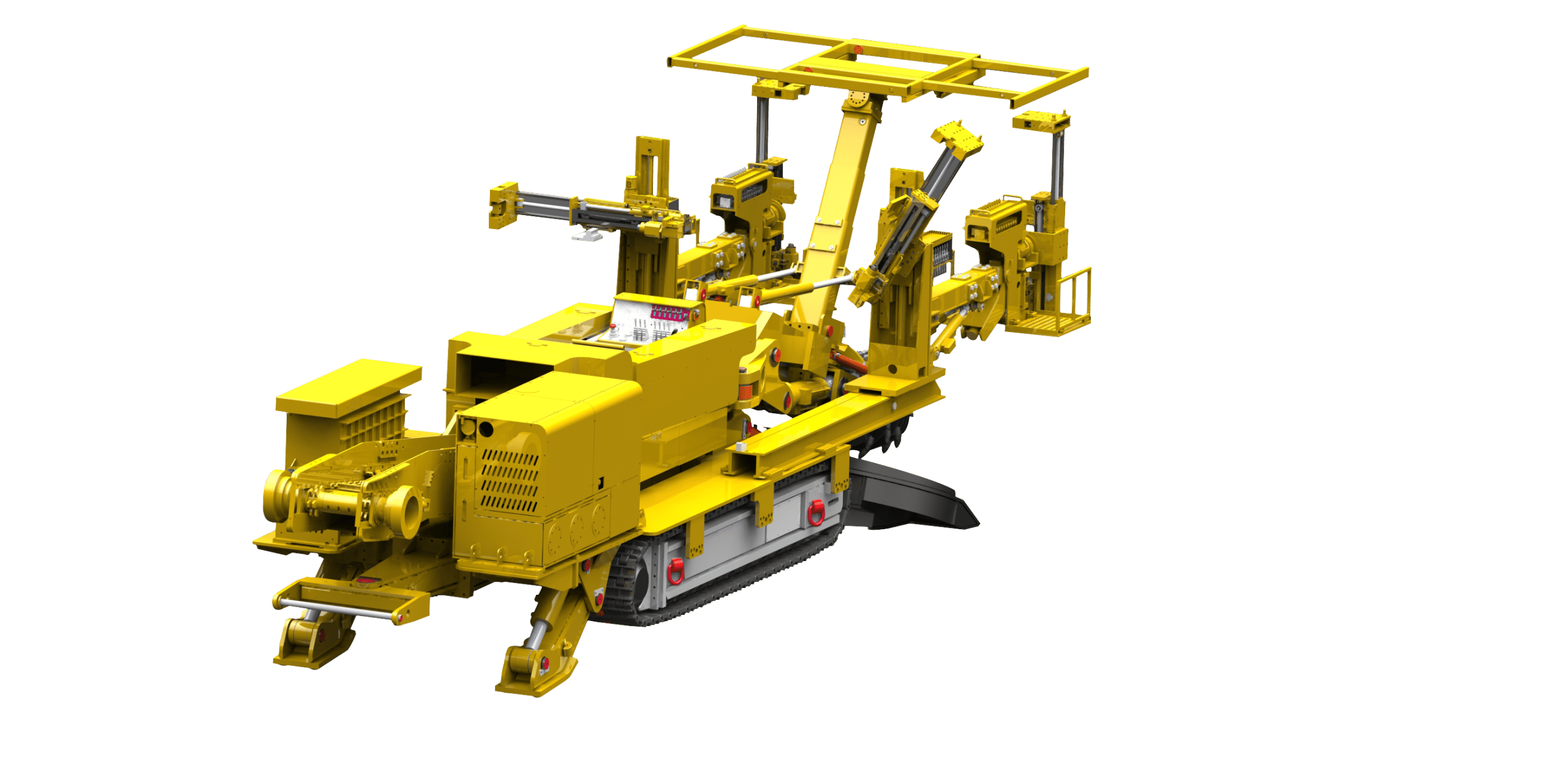

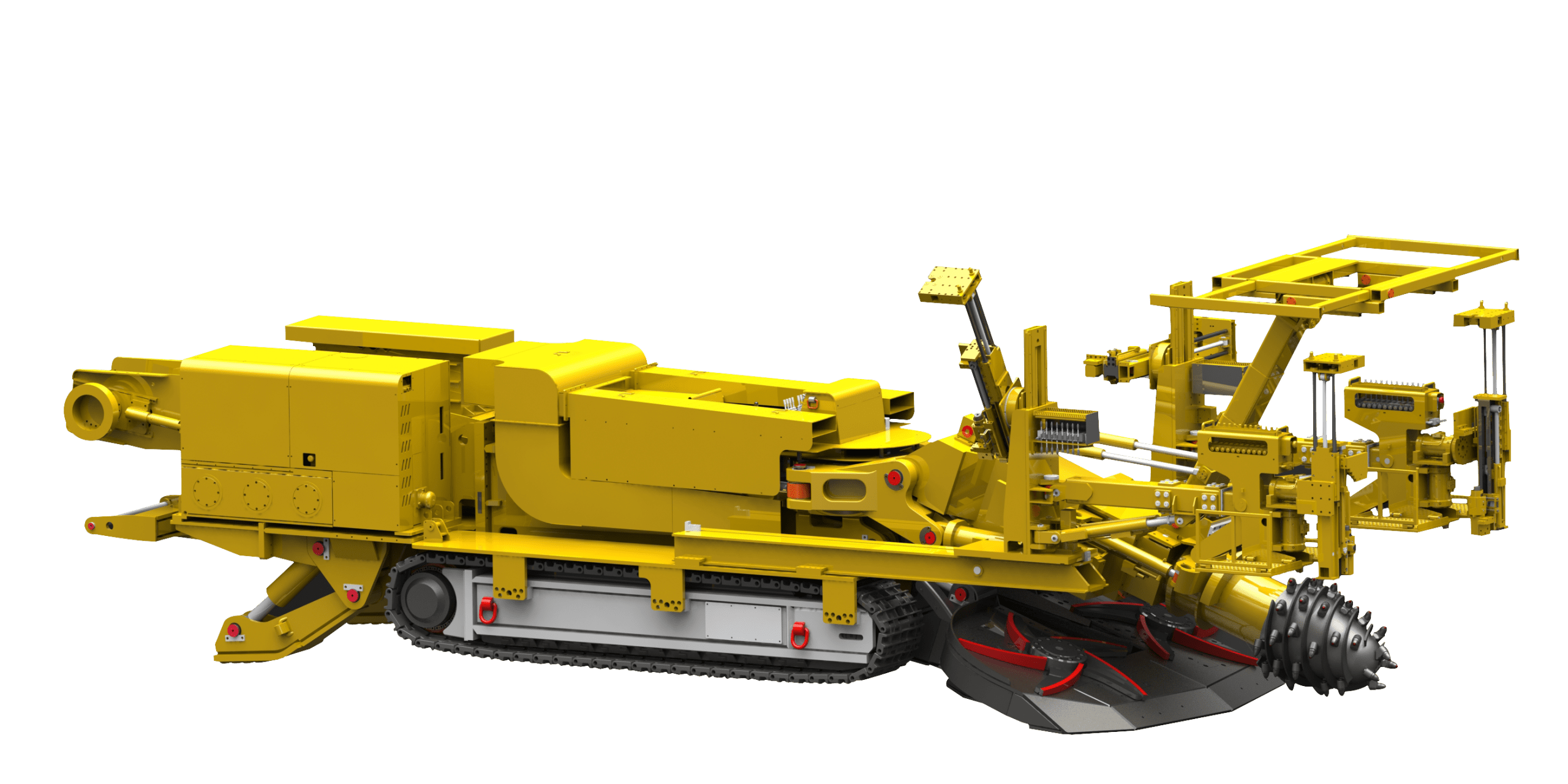

锚杆钻机布置在掘进机本体架两侧回转台的后方，保证掘进与支护作业互不干涉。支护作业时，锚杆钻机通过两级纵移机构移动至截割头前方（最大超出炮头 1.5m），左右钻机可在不同排距内独立施工锚杆锚索。
钻机配有顶紧、夹钎装置，钻机工作平稳，可以实现机械化拆卸钻杆；可选配锚索推进器，实现锚索安装自动推进；锚杆钻机具备手动及遥控两种操作方式，每部钻机均配有可随机移动的作业平台，操作安全方便。
钻机技术先进，采用导杆式倍速锚杆钻机，部分管路采用内置式设计，可减少管路损坏，提高使用寿命；钻机配有液压夹钎器及顶紧装置，便于快速拆卸钎杆，并保证打钻时钻机顶紧煤壁和作业稳定。
钻机扭矩大，钻孔直径可达 153mm，深度可达 20m；帮锚杆距离巷道底板最小水平高度 0.6m；配有锚索涨拉增压缸，压力可达 65MPa。
机载临时支护装置采用单主臂伸缩，额定支撑力可达 30kN；支护顶架采用回转缸调平结构，左右翻转 ±25°，前后翻转 0-120°，接顶效果好，满足不同形状巷道断面使用要求。
